CAN шина

[shoomaxer]

Вот кстати в помощь http://www.bulldogsecurity.com/diagrams/

В американском толмуте про рестайлинг так и написано DISARMS with FACTORY REMOTE ONLY!! значит снятие со штатной сигнализации только штатным дистанционным ключиком-рыбкой и никак иначе.

Для сравнения в дорестайле - DISARMS WITH UNLOCK, SINGLE PULSE



[vovan1972]

И где же вы, Шумахер и подьемник раньше были?????
Купил А91 простую сигналку с автозапуском, продавец долго выяснял с установщиками есть ли шина или нет. Так ничего у них и не узнал.
Под крышкой торпеды действительно только модуль компаса , никакого блока ЦЗ внизу левой стойки под ногами тоже нет. Для меня это дикость!!!!! От модуля аварийки. подогрева кресел, трек контроля всего три провода идут, а я жене обещал подогрев сидений при прогреве движка что бы включался. От подрулевых переключателей тоже пять проводков !!!! Хорошо от замка хоть несколько классических проводов, к которым я и подключил блок сигнализации. Сигналка включается и выключается, автозапуск пока не работает, забыл провод стояночного провода подключить. Еду за блоком который из аналоговой сигналки преобразует в кан сигнал. Жесть вообще!!!!!!



[shoomaxer]

vovan1972, посмотри карту монтажа в моём предыдущем посте: на рестайлинговых пити "два" стартера и зажигания, которые нужно разводить реле к массе через определенное сопротивление.
И никакой кан-модуль не научит машину заводиться...
Ещё придется мотать обходчик иммобилайзер(((



[shoomaxer]

Мне понравился модуль CAN-PRO, что умеет можно посмотреть здесь http://farvater-can.ru/all/pro/files/spisok_primechanij_k_modelyam_avtomobilej.pdf



[vovan1972]

Обходчик внедрил уже.
А зачем мне штатную снимать? Я хочу ее совсем не задействовать в этом процессе.
Пусть себе живет сама по себе в выключенном положении.
По поводу двух стартеров еще не вкурил........



[vovan1972]

По поводу ЦЗ понятно массу через сопротивления, пока не понял только где этот провод светло зеленый с черной полосой.
А по поводу концевиков, не проще прицепиться к самой лампочке, центрального плафона через диод?
Если руководствоваться советом, то нужно до блока управляющего подсоединяться через диоды к каждой двери. но где этот блок стоит????



[shoomaxer]

Ну а если ставить дополнительно кан-модуль, то концевики, багажник, тахометр, педаль тормоза, ручник, концевик багажника и управление центральными замками будут в кан)))

СтАртера (и по моему зажигания) в пт два - потому что ипливая мультеплексарная система. без него не работает.

Фиолетово-коричневый провод подключается в разрыв: к нормально-замкнутому контакту реле хвост,который идет от замка зажигания; к общему контакту реле нужно подключить вторую часть провода. Нормально-разомкнутый контакт реле через сопротивление на массу. Еще нужно сделать так, чтобы замыкалась катушку только при автозапуске.

Зеленый провод ЦЗ - на кнопке на двери


Еще раз повторюсь: если поставить кан-модуль (кан-про как у меня) при закрывании авто сторонней сигнализацией не просто захлопнуться двери, а полноценно поставится штатная охрана. И снимется. Со всеми штатными функциями типо вежливого света, бибки и поворотниками. Всё программируется в бортовом.



[vovan1972]

мдя.....действительно замок зажигание не нае...шь.
Двери подлючил через сопротивления. концевик дверей взял от центрального плафона. К поворотникам подцепил четыре провода, два в косе с лева от вод. сиденья. два под капотом ( порнуха полная)
Не нарисуете схемку. я про замок зажигания. потому что вы тут говорите немного не так как на схеме по ссылке несколькими постами выше.



[shoomaxer]

Диодами не разводил, обходчик актирируется программируемым каналом сигнализации.

Естественно подключаются классические плюсы согласно мануала



[vovan1972]

Добрый день .

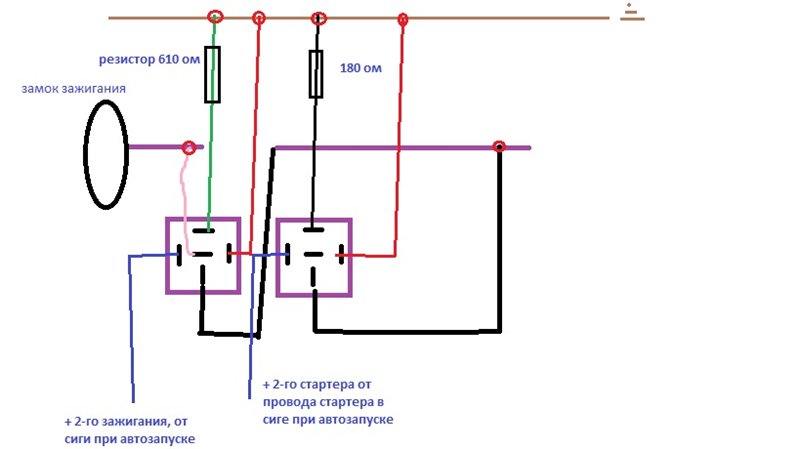

Не могу понять какой из проводов резать 1 или 2 ?



[shoomaxer]

чет я не припомню... по мануалу фиолетово-коричневый, себе давно ставил...

при включенном зажигании замкни через 180 ом на массу - должна пропать музыка как при заводке, так и вычислишь



[vovan1972]

Завтра закуплюсь деталями.
Кстати , что такое классический плюс????
Имете ввиду не с замка зажигания ( там тонкий провод) , а с прямого толстого любого???
Для обходчика в Старлайне есть управляемый минус, не нужно программировать.
2 зажигание и 2 стартер берем те же самые провода с сигнализации для автозапуска???



[vovan1972]

Кстати, на днях покупаю себе 300С. я так понял лучше сразу взять с кан шиной. Вроде у пандоры крайслер прописан в спецификации.
Но замок зажигания помоему там такой же.
