протвотуманки, предохранитель противотуманок

[lsdmdma]

Я не автоэлектрик, но после изучения пришел к выводу что вариант Dimonn стоит реализовать у себя
Перерисовал выложенную выше схемку для себя (и может быть другим сгодится), если что-то не так, поправляйте:



[Dimonn]

Да, все верно. Суть именно в разгрузке контактов подрулевого. Все остальное штатное.



[Corvette]

А чем второй от третьего отличается?



[lsdmdma]

А чем второй от третьего отличается?

Стрелочками направления тока, на второй показал как замыкается катушка, на третьей как будут питаться туманки. Если бы совместил получилось бы месиво Для электриков хватит и картинки от Dimonn, а мне понятнее так как я сам себе нарисовал)



[lsdmdma]

Починил подрулевой, штырек не особо износился но на всякий случай "обнял" его стержнем от ручки, а заодно убрал выработку на обратной стороне(наклеил кусочек пластика). Вставил пред (вытащили зачем то), и все заработало. Вообще по логике получается что наращивать штырь надо тем у кого туманки не выключаются, потому как если сильно переборщить с его длиной то они просто не включатся.
Завтра внедрю реле и надеюсь закрою вопрос туманок навсегда



[lsdmdma]

Поставил реле, все работает

Нужные нам провода:


В сборе:


Изолента только такая под рукой оказалась



[Tempter]

Предохранитель передних противотуманок

Итак. Починил подрулевое. Но противотуманки так и не загорелись. Подумал на предохранитель. Полез к ним. Сорвал какой то шланг с движка (а может так и было)

Открыл предохранители

Подскажите, какой из них отвечает за передние противотуманки?



[подъемник№6]

в салоне номер 8, под капотом предохранитель на европейцах, а у Вас америкос...

шланг оденьте, иначе будет дикий подсос воздуха, а лучше поменяйте - он у Вас колхозно подобранный



[Shaman]

а вообще на крышке этого блока предов схема есть и там всё написано.



[Борис]

Ребят подскажите, откуда идут провода к противотуманкам передним??? проводов в бампере снизу не обнаружено.... боюсь их обрезали... но надеюсь просто спрятали...



[Tempter]

Посмотрел предохранитель на месте, вытащил, вроде целый. Прям как новый если честно.
Думаю, значит надо посмотреть подключены ли противотуманки вообще или нет. Заглянул за бампер в щель перед колесом, вижу что не подключены. Куда их могли убрать фиг знает. Подскажите, какой стандартный маршрут проводов до противотуманок?



[Shaman]

ща...посмотрю на своей.



[Corvette]

Ребят подскажите, откуда идут провода к противотуманкам передним??? проводов в бампере снизу не обнаружено.... боюсь их обрезали... но надеюсь просто спрятали...

По левой стороне из под блока предохранителей вдоль крыла под акб и вниз



[Shaman]

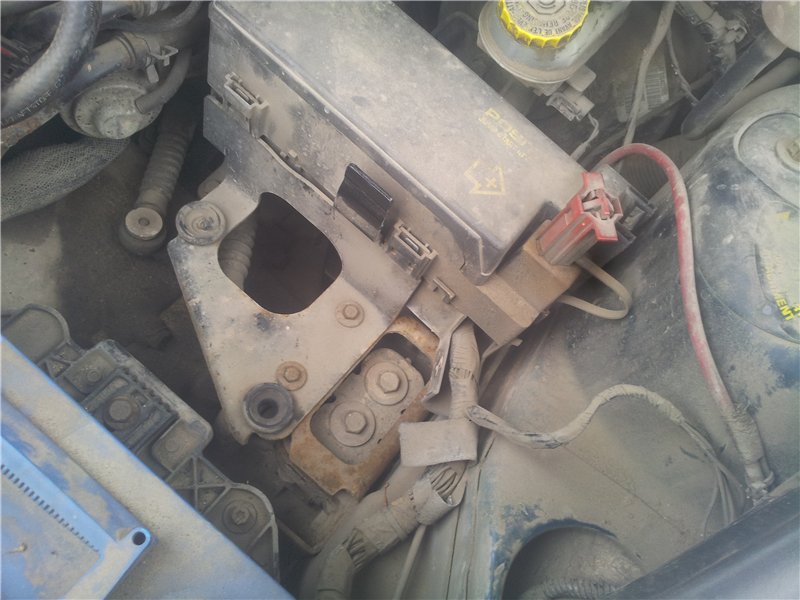

входят птф в эту магистраль, идущую в блок предохранителей.

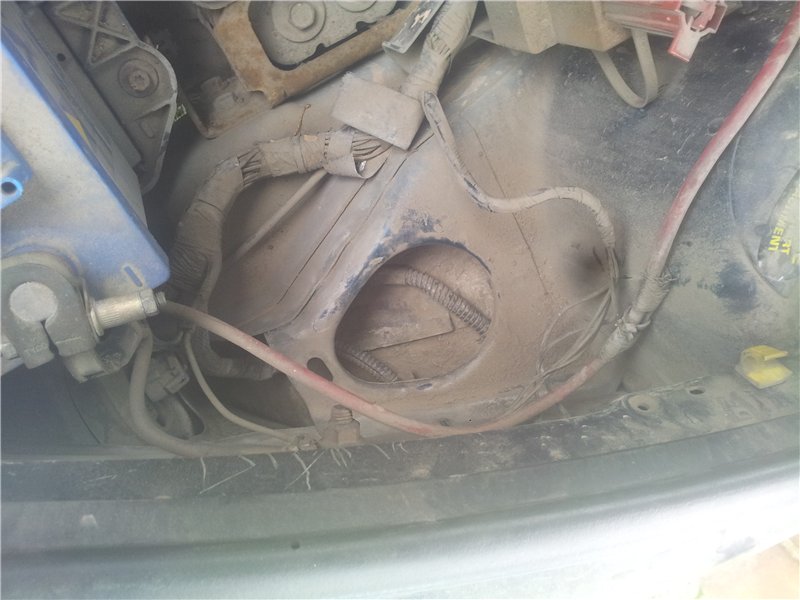

а выходят вот отсюда. вот эти 2 гофры в дырке и есть провода птф.



[Corvette]

Причем в блок не заходят, а идут через переднюю панель на разъем с106 и далее на подрулевой. Есть шанс, что болтаются между радиатором и акб



[Борис]

Посмотрел предохранитель на месте, вытащил, вроде целый. Прям как новый если честно.
Думаю, значит надо посмотреть подключены ли противотуманки вообще или нет. Заглянул за бампер в щель перед колесом, вижу что не подключены. Куда их могли убрать фиг знает. Подскажите, какой стандартный маршрут проводов до противотуманок?

Будем искать вместе, точно такая же ситуэйшн



[Tempter]

Наскоком найти не удалось, надо яму или эстакаду где нибудь найти, может кто знает в ЗАО или ЮЗАО?



[Tempter]

Будем искать вместе, точно такая же ситуэйшн

Ага, обидно блин, противотуманки есть, а не работают ))



[Борис]

Наскоком найти не удалось, надо яму или эстакаду где нибудь найти, может кто знает в ЗАО или ЮЗАО?

Я с эстокады искал не нашёл, времени искать много не было ,что найдёшь если раньше меня сообщи



[dexter24]

Прекрасная возможность сделать нормальную проводку с релюшкой.
