"Вертолет" изнутри, или как я его ремонтировал.

renat66rus

renat66rus

Член Клуба
Продолжу тему вертолётостроения :D
Во общем мой вертолёт начал умирать :dash2: решил переделать на подшипники, но столкнулся с тем , что на рестайле AFTER 07/24/06 16MM BOLT HOLE :rtfm: поэтому всё придуманное выше уже не подходит ;)

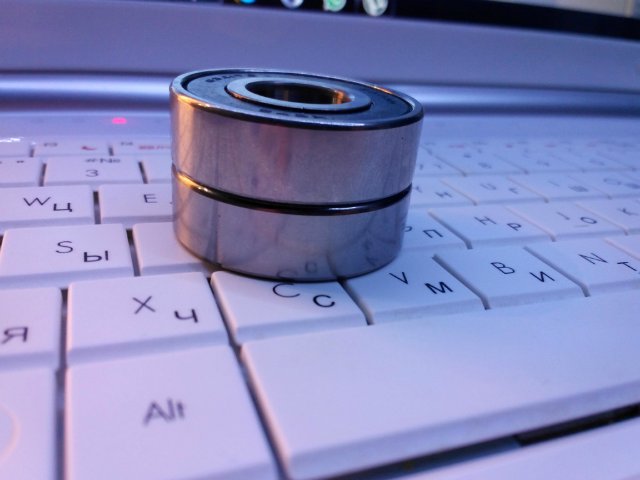

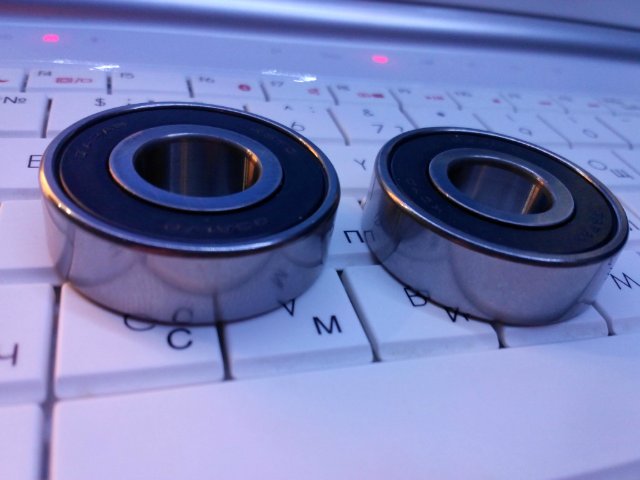

Не стал особо извращаться и заказал подшипник шариковый однорядный 83A170C4 (9-00090-164, 5-09801-001 ) 16х40х12 мм 2 шт
Осталось доехать до токаря :)





М

Михась

Limited Cruiser
Ну и я про вертолет ))

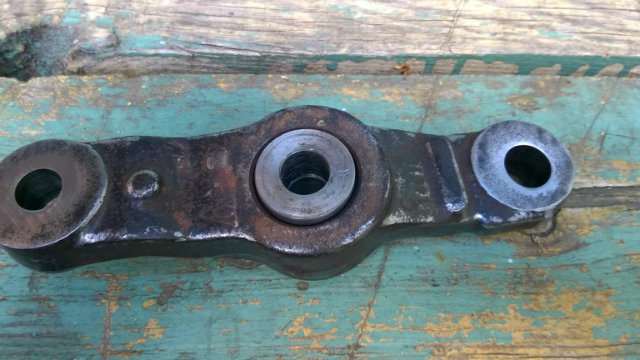

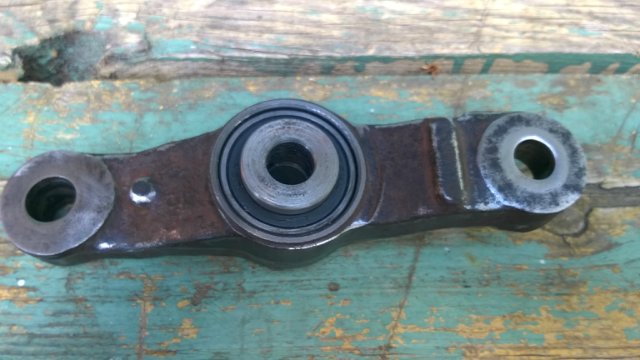

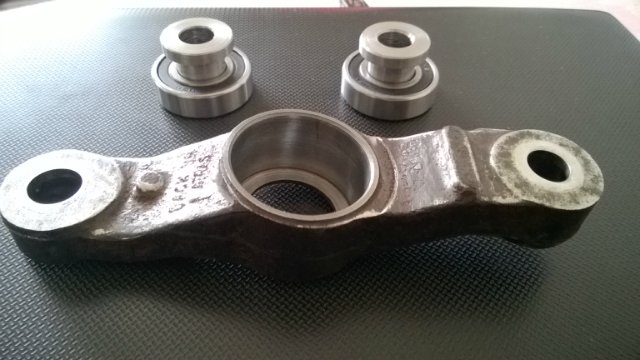

Решил- таки пойти по пути расточки вертолета + 2 втулки. Подшипники - 2 шт. 104 -х (они же 6004). Пресс не понадобится, все можно сделать молоточком и головкой в качестве оправки ). Шайба у меня наварена родная из-под завальцовки, а ставят, бывает, стопорное кольцо.

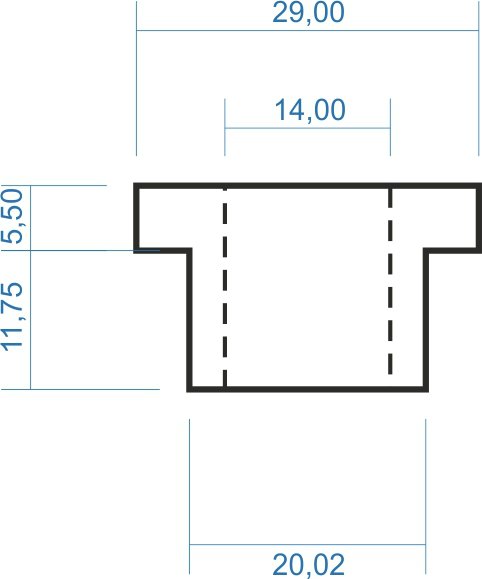

Чертеж скомуниздил то-ли здесь, то-ли на драйве....
Одно НО : если кто захочет сделать так же и не имеет доступа(прямого или опосредованного) к координатно-расточному станку - не рассматривайте этот вариант Автор варианта и чертежа почему-то не предупреждает )))








Тыщу миль уже проехал - всё норм )

Последнее редактирование:
А

Алекс 1

Видавший Cruiser
Вот только с болтом повнимательней надо. Там есть такое понятие, как класс прочности болта. И например класс 4 не подойдет для такого соединения, минимум 6 класс.

renat66rus

renat66rus

Член Клуба

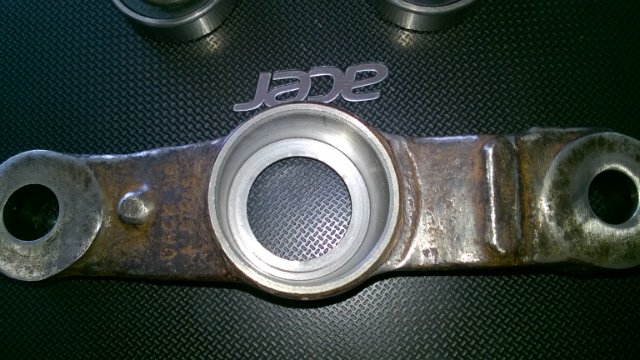

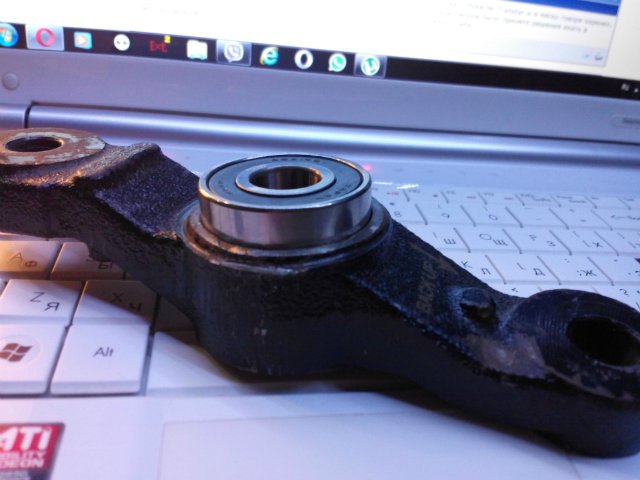

Сегодня расточили под опытный вертолёт :yahoo: и впрессовали подшипники :good: завтра поставим ;) потом отпишусь :drinks:

А

Алекс 1

Видавший Cruiser
Поздравы, и я купил все комплектующие и вертолет неисправный, вот только токаря не мог ни как найти:(

renat66rus

renat66rus

Член Клуба

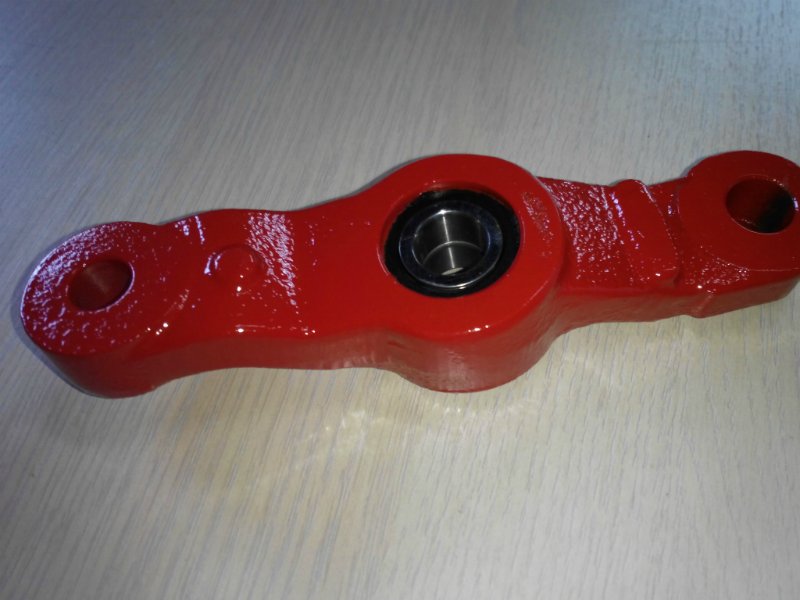

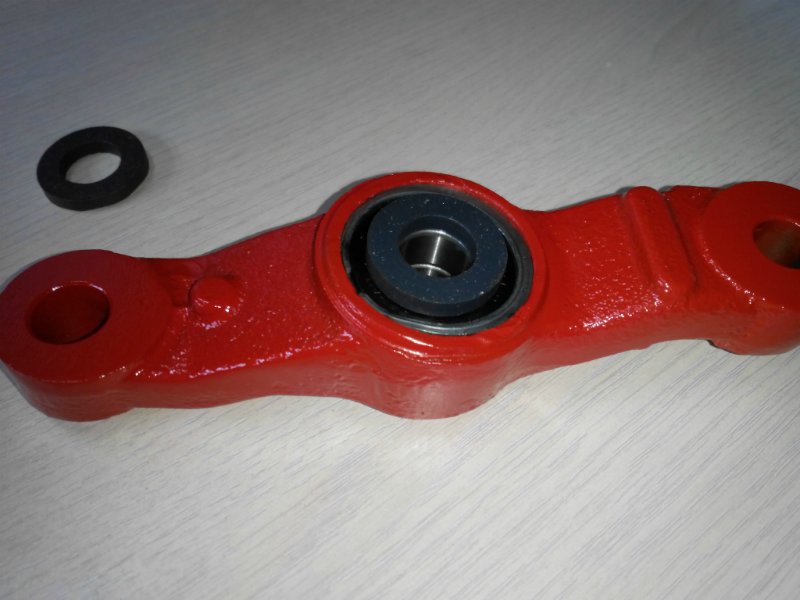

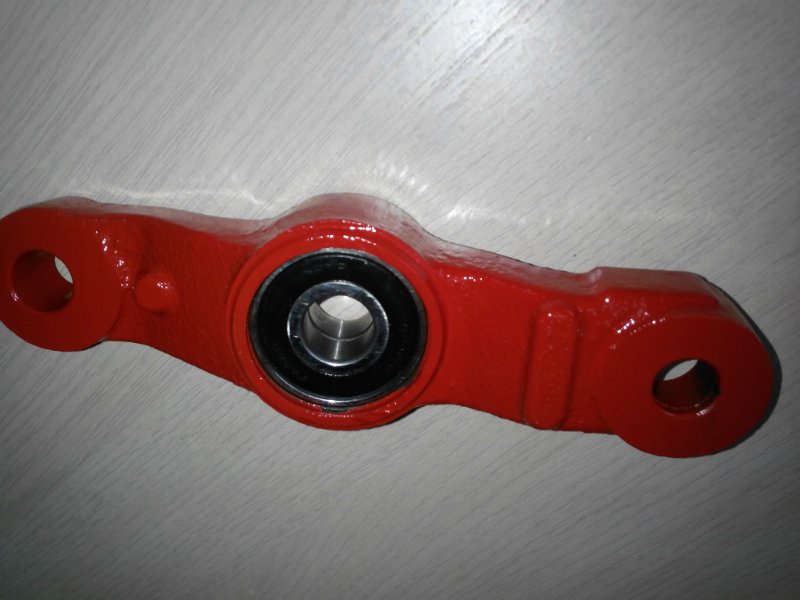

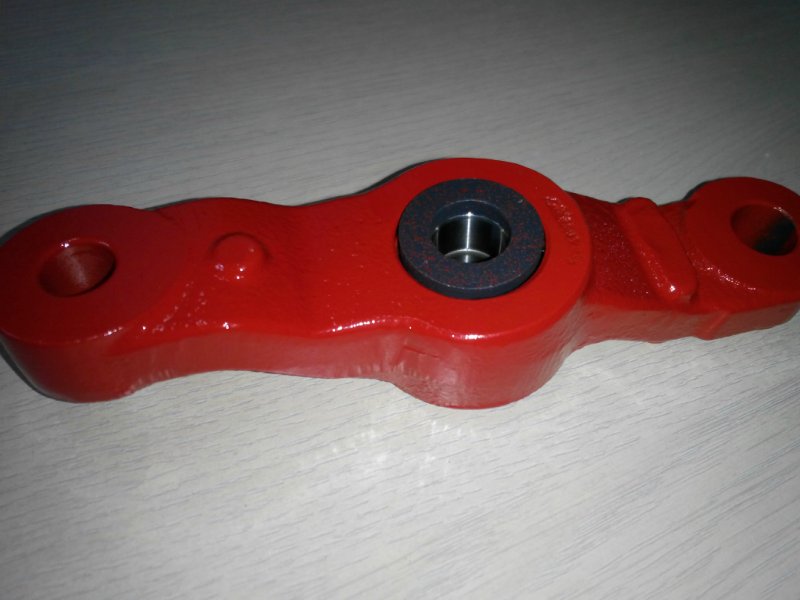

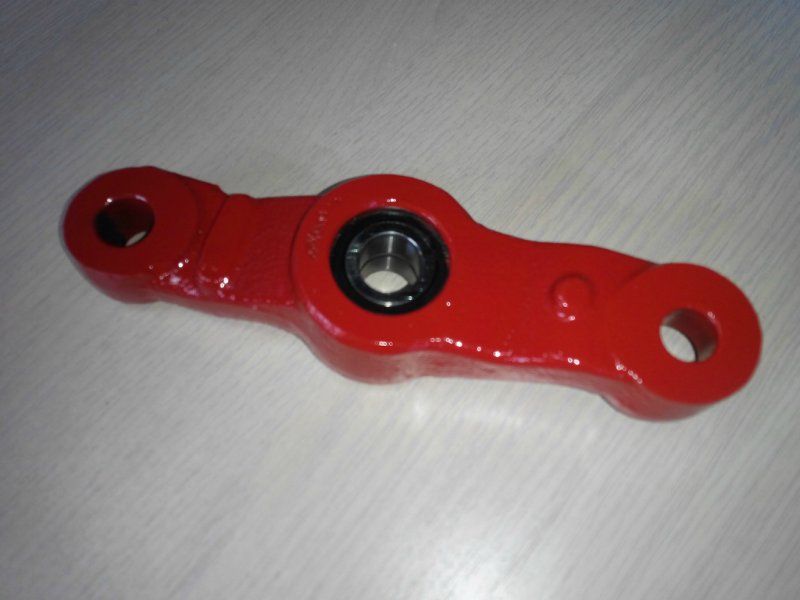

Сегодня поменяли вертолёт ! который я переделал на подшипники, теперь он будет вечным :)
Какой кайф от тишины при езде, кто в теме тот поймёт :)

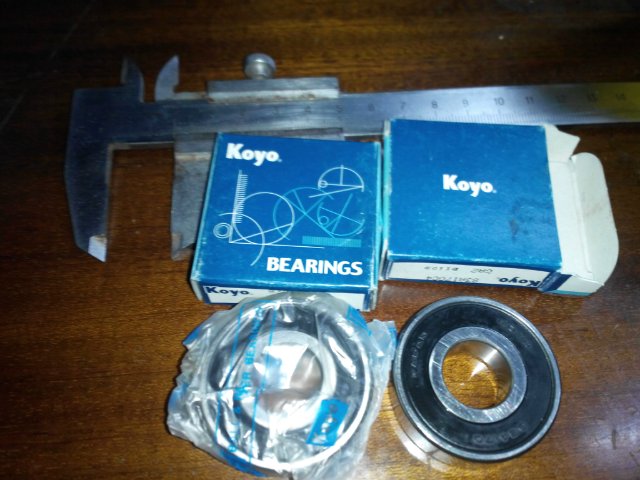

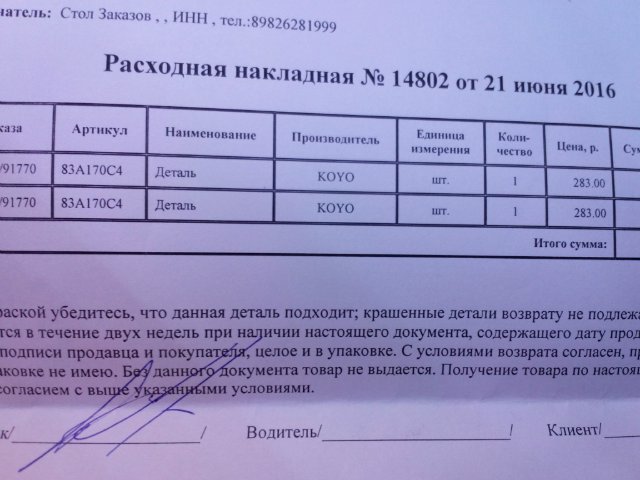

По расходам вышло — 283р * 2 шт подшипники KOYO
— 1000р токарю за оперативность
— краска и грунтовка была

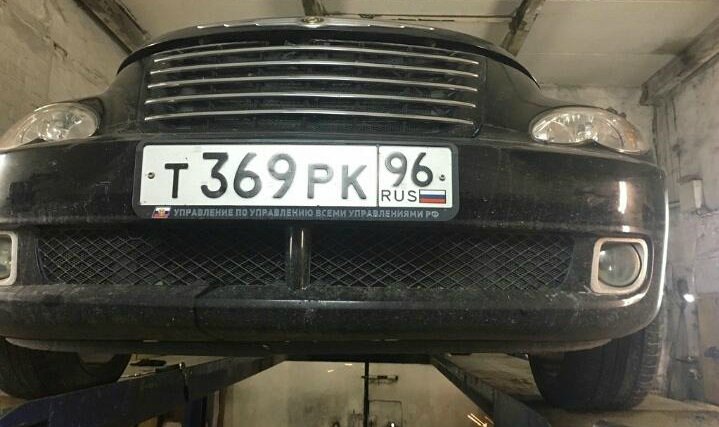

— 400р за замену;)
[/URL]
[/URL]




http://radikal.ru

U

urik

Limited Cruiser
Коллеги, а никто не поставил "вживление" подшипников на поток?
Может кто богат готовым вертолетом под рестайл? Куплю, не хочется ставить китай (а других вариантов не везут).

Dr.Gonzo

Dr.Gonzo

Член Клуба
urik написал(а):
Коллеги, а никто не поставил "вживление" подшипников на поток?
Может кто богат готовым вертолетом под рестайл? Куплю, не хочется ставить китай (а других вариантов не везут).
Нажмите для раскрытия...
Я бы тоже себе купил. А после замены отправил бы свой старый для восстановления.

astel

astel

Младший Cruiser
могу у знакомого токаря узнать про переделку, какую сумму ему предложить за работу?

sergej9

sergej9

Продвинутый Cruiser
Я думаю 1т.р. будет адекватной ценой- как я переделывал- расточка, 2 втулки, выборка под кольцо фиксирующее.Мой токарь за эти деньги согласен был )))

Швед

Швед

Hot Rod Cruiser
Если кто-то хотел махнуть "вертолёт", но у него проблема с финансами - есть неплохой временный вариант - год-полтора отбегать должен = это новый "вертолёт" фирмы "Gtr" (Тайвань) стоимостью 300 (триста) рублей!
Да-да, вы не ослышались, всего триста рублей (плюс-минус копейки)!
GTR 51182D
http://exist.ru/price.aspx?pid=D220A744&sr=-36



Как раз за эти год-полтора сможете восстановить свой родной вертолёт: отпесочить, запрессовать туда пару хороших подшипников и покрасить:
https://www.drive2.ru/l/10312924/

Последнее редактирование:
Bobr

Bobr

Член Клуба
Кто нибудь делает подшипники в родной вертолет, или знает где можно сделать в москве?
